首页 >> 产品中心 >> 钛棒

高硬度钛合金棒

钛合金棒应用标准


1 : GB 228金属拉伸实验方法

2: GB/T 3620.1钛及钛合金牌号和化学成分

3: GB/T3620.2钛及钛合金加工产品化学成分及成分允许偏差

4: GB 4698海面钛，钛及钛合金化学分析方法





请选择超清模式播放视频

钛合金棒技术要求


1:钛及钛合金棒材的化学成分应符合GB/T 3620.1，的规定，需方复验时，化学成分的的允许偏差应符合GB/T 3620.2的规定。

2:热加工棒材的直径或边长及其允许偏差应符合表一的规定。

3:热加工后经车(磨)光棒材及冷轧，冷拔棒材的直径允许偏差应符合表二的规定。

4:热加工后经车(磨)光棒材的不圆度应不大于其尺寸公差之半。

5:加工态棒材的不定尺长度为300-6000mm,退火状态棒材不定尺长度为300-2000mm，定尺或倍尺长度应在不定尺长度范围之内.定尺长度允许偏差为+20mm;倍尺长度还应计入棒材的切口量，每一切口量为5mm.定尺或倍尺长度应在合同中注明。


合金化


钛合金是以钛为基础加入其他元素组成的合金。钛有两种同质异晶体：882℃以下为密排六方结构α钛，882℃以上为体心立方的β钛。
　　合金元素根据它们对相变温度的影响可分为三类：
　　①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。其中铝是钛合金主要合金元素，它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。
　　②稳定β相、降低相变温度的元素为β稳定元素，又可分同晶型和共析型二种。 应用了钛合金的产品
　　前者有钼、铌、钒等；后者有铬、锰、铜、铁、硅等。
　　③对相变温度影响不大的元素为中性元素，有锆、锡等。
　　氧、氮、碳和氢是钛合金的主要杂质。氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。通常规定钛中氧和氮的含量分别在0.15～0.2%和0.04～0.05%以下。氢在α相中溶解度很小,钛合金中溶解过多的氢会产生氢化物，使合金变脆。通常钛合金中氢含量控制在 0.015%以下。氢在钛中的溶解是可逆的，可以用真空退火除去。

宝鸡晨源金属材料有限公司钛靶溅射靶材生产厂家0917-3872005

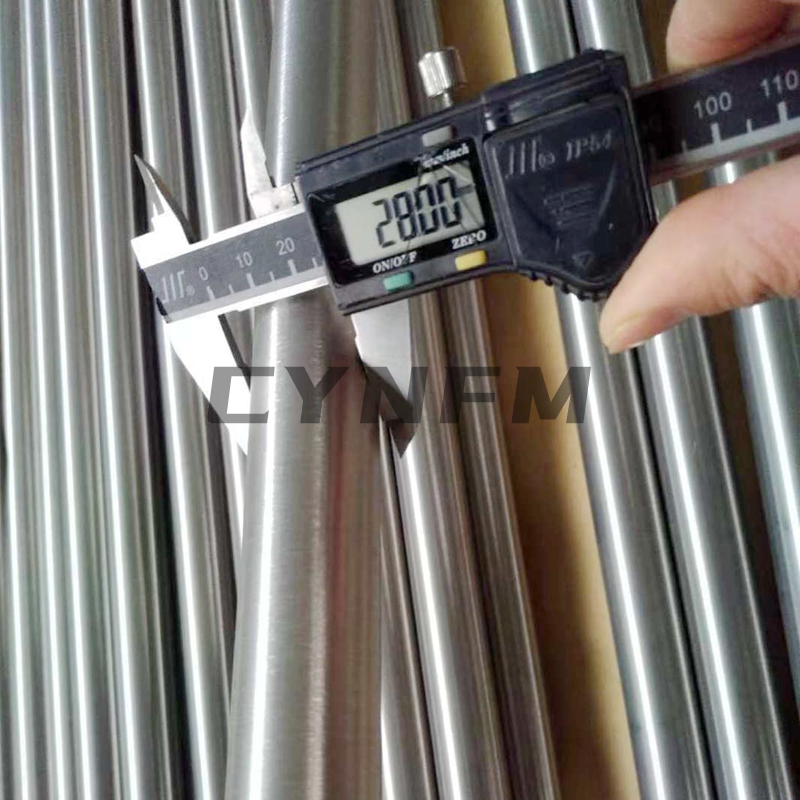

钛合金棒的公差


黑皮钛合金棒
尺寸(mm)
公差(mm)
椭圆度(mm)
6.35 to 7.94
±0.13
0.20
7.94 to 11.11
±0.15
0.23
11.11 to 15.88
±0.18
0.25
15.88 to 22.22
±0.20
0.30
22.22 to 25.40
±0.23
0.33
25.40 to 28.58
±0.25
0.38
28.58 to 31.75
±0.28
0.41
31.75 to 34.92
±0.30
0.46
34.92 to 38.10
±0.36
0.53
38.10 to 50.80
±0.40
0.58
50.80 to 63.50
+0.79, − 0
0.58
63.50 to 88.90
+1.19, − 0
0.89
88.90 to 114.30
+1.59, − 0
1.17
磨光钛合金棒：公差H11，H9，H8，H7
车光钛合金棒：公差H11，H10，H9

牌号

制造工艺 交货状态 直径(mm)

执行标准

TA1 TA2TA9TA10

热锻十车(磨)光 RM 6-200

G B2965-98

TC1TC2TC3TC4等

热锻十车(磨)光 RM 6-200


宝鸡晨源金属材料有限公司专注锻造工艺十余年，致力于打造钛合金3D打印件，钛棒，3D打印制粉钛棒，3D打印钛基板，锻件，钛靶，钛板，钛丝等钛及钛合金材料。

Tel：13399174655，17729568788

网站：www.cynfm.cn

地址：陕西省宝鸡市高新区钛城路166号

宝鸡晨源金属材料有限公司







13399174655 QQ:194056786 扫码访问手机站

Sitemap
